Instalación de lineas de vida para carga y descarga

SISTEMA CABPER

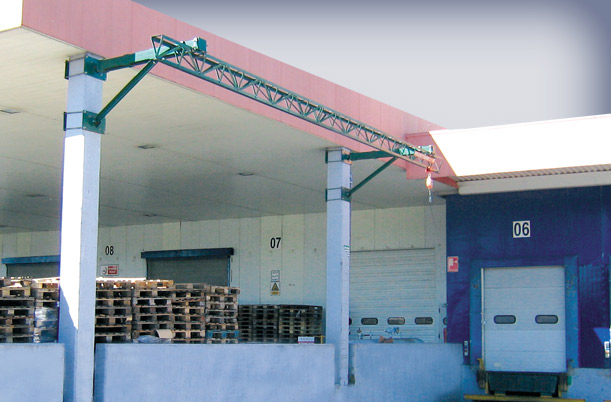

sistema cabperCabriada metálica reticulada de sección transversal triangular.



Se ensambla rápidamente a la estructura principal existente del techo o columna mediante los ANCLAJES EN COPA y su bulonería especial. A los fines de facilitar el montaje dichas cabriadas se proveen en módulos acoplables entre sí de 6 m de longitud c/u.



Posee en su parte inferior un riel en “T” el cual sirve de “pista” para el carro permitiendo un normal y continuo desplazamiento a lo largo de toda su longitud.

Por el diseño de la sección transversal, posee un elevado “módulo resistente” que le otorga al conjunto una gran resistencia a la flexión, brindándole una muy superior relación RESISTENCIA/PESO frente a una simple viga “doble T” ó IPN.

El pasaje del carro de desplazamiento de un módulo a otro es inadvertible.

Por su gran RESISTENCIA a la FLEXION puede montarse en cualquier techo (estructura metálica ó de hormigón armado) cuyas vigas principales transversales estén dispuestas HASTA 10 MTS de LUZ entre sí.

Por su gran BAJO PESO son de RAPIDO MONTAJE.

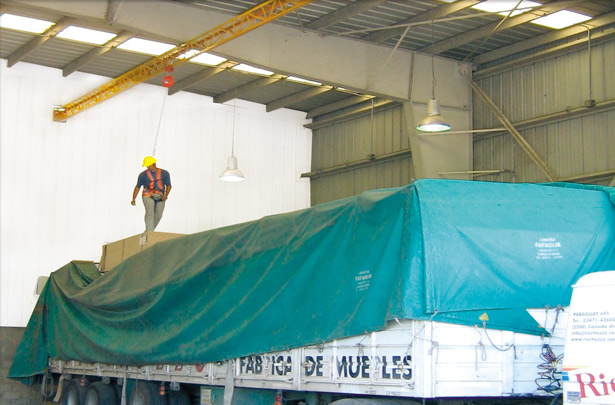

sistema cabper Utilizadas para protección contra caídas de altura de personas para :
  • Trabajos sobre camiones bajo techo total o parcialmente cubierto: enlonado, estibaje a granel o en bolsas, carga y descarga de camiones tolva ó cisternas (combustibles, aceites, harinas, etc.), inspección  calado, toma de muestras, etc.
  • Trabajos en galpones : apilado de materia prima a granel o en bolsas.
  • Trabajos en hangares : pintura y mantenimiento exterior de aeronaves.



SISTEMA ESTDOB12 (estación doble 12 mts.)

Sistema de enlonado doble

Apta para trabajo sobre 2 camiones en simultáneo. Plataformas de acceso independiente.

Esta estructura es independiente y NO requiere ser montada sobre estructuras de techos existentes.



sistema sistema



Estación de trabajo externo compuesta por :

  • 2 columnas de 6 mt de altura, una de ellas provista de escalera y dos plataformas de acceso
  • 2 cabriadas perfiladas Technicalines® x 12 mt de longitud código : CABPER
  •  2 carros de traslación de 4 ruedas código : CARROTECH
  • 2 dispositivos anticaídas retráctil x 10 mt código : AR10



Uso:

Utilizada en áreas externas de planta previstas especialmente para :

  • Enlonado de camiones
  • Calado y toma de muestras
  • Carga y descarga en camiones tolva, cisterna o vagones
  • Ajuste de la carga sobre el camión
  • Tareas de inspección en general



Norma:

  • Según EN 795 clase C e IRAM 3626



Descargar PDF
Sistema ESTDOB12

SISTEMA ESTENL12 (estación simple 12 mts.)

Sistema de enlonado simple.

Esta estructura es independiente y NO requiere ser montada sobre estructuras de techos existentes.
Estación de trabajo externo compuesta por :

  • 2 columnas de 6 mt de altura, una de ellas provista de escalera y plataforma de acceso
  • 1 cabriada perfilada Technicalines® x 12 mt de longitud código : CABPER
  • 1 carro de traslación de 4 ruedas código : CARROTECH
  • 1 dispositivo anticaídas retráctil x 10 mt código : AR10

sistema sistema



Uso:

Utilizada en áreas externas de planta previstas especialmente para :

  • Enlonado de camiones
  • Calado y toma de muestras
  • Carga y descarga en camiones tolva, cisterna o vagones
  • Ajuste de la carga sobre el camión
  • Tareas de inspección en general



Norma:

  • Según EN 795 clase C e IRAM 3626



Descargar PDF
Sistema ESTENL12

SISTEMA ESTENL18 (estación simple 18 mts.)

Sistema de enlonado simple

Esta estructura es independiente y NO requiere ser montada sobre estructuras de techos existentes.

Estación de trabajo externo compuesta por :

  • 2 columnas de 6 mt de altura, una de ellas provista de escalera y plataforma de acceso
  • 1 cabriada perfilada Technicalines® x 18 mt de longitud (1 x 10 mt + 1 x 8 mt) código : CABPER
  • 1 carro de traslación de 4 ruedas código : CARROTECH
  • 1 dispositivo anticaídas retráctil x 10 mt código : AR10

sistema sistema



Uso:

Utilizada en áreas externas de planta previstas especialmente para :

  • Enlonado de camiones
  • Calado y toma de muestras
  • Carga y descarga en camiones tolva, cisterna o vagones
  • Ajuste de la carga sobre el camión
  • Tareas de inspección en general



Norma:

  • Según EN 795 clase C e IRAM 3626



Descargar PDF
Sistema ESTENL18

SISTEMA ESTENL22 (estación simple 22 mts.)

Sistema de enlonado simple

Esta estructura es independiente y NO requiere ser montada sobre estructuras de techos existentes.

Estación de trabajo externo compuesta por :

  • 2 columnas de 6 mt de altura, una de ellas provista de escalera y plataforma de acceso
  • 1 cabriada perfilada Technicalines® x 22 mt de longitud (1 x 12 mt + 1 x 10 mt) código : CABPER
  • 1 carro de traslación de 4 ruedas código : CARROTECH
  • 1 dispositivo anticaídas retráctil x 10 mt código : AR10

sistema sistema



Uso:

Utilizada en áreas externas de planta previstas especialmente para :

  • Enlonado de camiones
  • Calado y toma de muestras
  • Carga y descarga en camiones tolva, cisterna o vagones
  • Ajuste de la carga sobre el camión
  • Tareas de inspección en general



Norma:

  • Según EN 795 clase C e IRAM 3626



Descargar PDF
Sistema ESTENL22
